液體高低溫循環試驗系統
來源：網絡搜集 發布時間：2025-04-15 14:22:22 點擊量：
一、液體高低溫循環試驗系統
能滿足以下兩個測試要求，具體如附件技術文件。
溫度交変則試（水冷總成）
實驗介質:70%乙二醇+30%水溶液或50%乙二醇+50%水溶液
介質溫度與環境溫度一致,升降溫2.5~10℃/min,
過程如下:
1、 溫度從+0℃升高到+85℃ ，維持85℃ 保持15min
2、 溫度從+85℃降到0℃ ，轉換時間為20min，維持0℃ 保持15min
3、測試周期：循環次數900次
1、主要技術指標
項目
說明
產品名稱
液體高低溫循環試驗系統
型號
可按客戶要求定制
測試范圍
介質工作
溫度范圍
防凍液：-40℃～+ 85℃
水：2℃～+ 98℃
升降
溫速
率
溫度變化速率
最大可達到+85℃～-40℃ 約16min內（約10℃/min)
介質循環流量
最大流量滿足25L/min(流量計時實時采集0.6立方/小時)
控制系統
觸摸液晶屏控制器
注：設備的帶負載能力為冷熱平衡量為約2~3KW的冷量和熱量。
備用介質箱容積(可帶負載內容積約為最大10L)
材
質
主骨架材質
40×40 標準鋁型材
外箱材質
SUS 304# 拉絲不銹鋼板
加熱器
定制二級液體恒溫加熱器
制冷壓縮機
采用進口冷凍壓縮機
蒸發器
盤管式多通道蒸發器
制冷方式
機械壓縮機制冷
冷卻方式
風 冷
使用環境:工作環境溫度15℃-30℃內使用
2、加熱、制冷、加濕系統及其工作原理
項目
原理說明
冷
凍
系
統
冷凍壓縮機
采用進口冷凍壓縮機，使用環保冷劑
冷媒銅管
內螺旋式K—TYPE冷媒銅管
冷凝器
波浪狀鰭片型風冷冷凝器
蒸發器
盤管式多通道蒸發器
冷凍元件
原裝進口電磁閥、干燥過濾器等。
特點
全系統管路均作通氣加壓22kg檢漏測試。
恒溫系統完全獨立
配有本公司專業技術特點，防高溫高壓氣流回流開冷機損壞系統
所有冷凍系統動作程序，完全由微電腦控制器控制
3、調節系統
項目
說明
調節方式
強制循環流動，平衡調溫法。控制系統根據系統設定的溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態的平衡。
介質循環裝置
采用閉環循環系統由循環水泵，強制液體流動。
壓力循環系統
通過電氣比例閥控制二次氣壓的氣壓壓力，來推動循環管路中的介質壓力變化，使液體的壓力變化滿足，測試過程中的壓力程序變化 的工作要求。
4、安全保護措施
項目
說明
1
電源用漏電保護；
2
極限高低溫保護；溫度偏差報警；
3
壓縮機過熱、過載、過流、超壓保護
4
相序缺相保護；
5
介質極限工作壓力保護
6
介質循環泵綜合保護系統

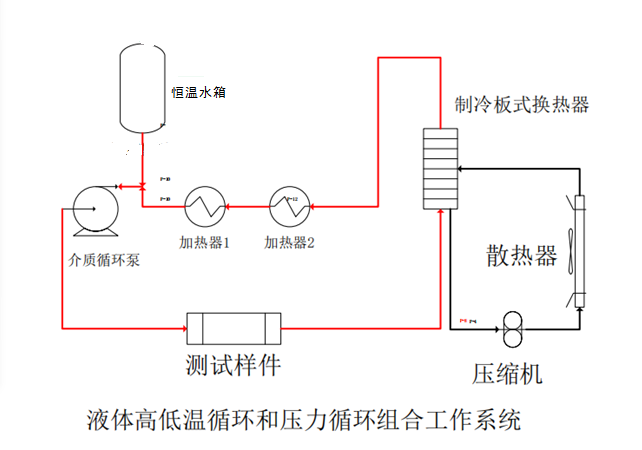

設計原理圖：

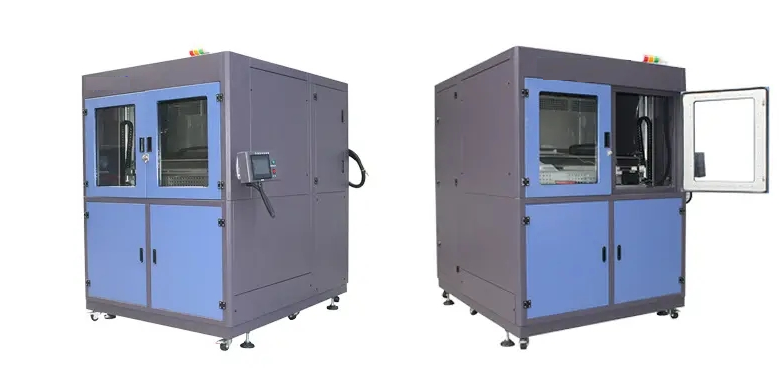

（圖片僅供參考 ，以實物為準）
一、液體高低溫循環試驗系統
能滿足以下兩個測試要求，具體如附件技術文件。
溫度交変則試（水冷總成）
實驗介質:70%乙二醇+30%水溶液或50%乙二醇+50%水溶液
介質溫度與環境溫度一致,升降溫2.5~10℃/min,
過程如下:
1、 溫度從+0℃升高到+85℃ ，維持85℃ 保持15min
2、 溫度從+85℃降到0℃ ，轉換時間為20min，維持0℃ 保持15min
3、測試周期：循環次數900次
1、主要技術指標
項目 | 說明 | |
產品名稱 | 液體高低溫循環試驗系統 | |
型號 | 可按客戶要求定制 | |
測試范圍 | 介質工作 溫度范圍 | 防凍液：-40℃～+ 85℃ 水：2℃～+ 98℃ |
升降 溫速 率 | 溫度變化速率 | 最大可達到+85℃～-40℃ 約16min內（約10℃/min) |
介質循環流量 | 最大流量滿足25L/min(流量計時實時采集0.6立方/小時) | |
控制系統 | 觸摸液晶屏控制器 | |
注：設備的帶負載能力為冷熱平衡量為約2~3KW的冷量和熱量。 | ||
備用介質箱容積(可帶負載內容積約為最大10L) | ||
材 質 | 主骨架材質 | 40×40 標準鋁型材 |
外箱材質 | SUS 304# 拉絲不銹鋼板 | |
加熱器 | 定制二級液體恒溫加熱器 | |
制冷壓縮機 | 采用進口冷凍壓縮機 | |
蒸發器 | 盤管式多通道蒸發器 | |
制冷方式 | 機械壓縮機制冷 | |
冷卻方式 | 風 冷 | |
使用環境:工作環境溫度15℃-30℃內使用 | ||
2、加熱、制冷、加濕系統及其工作原理
項目 | 原理說明 | |
冷 凍 系 統 | 冷凍壓縮機 | 采用進口冷凍壓縮機，使用環保冷劑 |
冷媒銅管 | 內螺旋式K—TYPE冷媒銅管 | |
冷凝器 | 波浪狀鰭片型風冷冷凝器 | |
蒸發器 | 盤管式多通道蒸發器 | |
冷凍元件 | 原裝進口電磁閥、干燥過濾器等。 | |
特點 | 全系統管路均作通氣加壓22kg檢漏測試。 | |
恒溫系統完全獨立 | ||
配有本公司專業技術特點，防高溫高壓氣流回流開冷機損壞系統 | ||
所有冷凍系統動作程序，完全由微電腦控制器控制 | ||
3、調節系統
項目 | 說明 |
調節方式 | 強制循環流動，平衡調溫法。控制系統根據系統設定的溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態的平衡。 |
介質循環裝置 | 采用閉環循環系統由循環水泵，強制液體流動。 |
壓力循環系統 | 通過電氣比例閥控制二次氣壓的氣壓壓力，來推動循環管路中的介質壓力變化，使液體的壓力變化滿足，測試過程中的壓力程序變化 的工作要求。 |
4、安全保護措施
項目 | 說明 |
1 | 電源用漏電保護； |
2 | 極限高低溫保護；溫度偏差報警； |
3 | 壓縮機過熱、過載、過流、超壓保護 |
4 | 相序缺相保護； |
5 | 介質極限工作壓力保護 |
6 | 介質循環泵綜合保護系統 |
設計原理圖：
（圖片僅供參考 ，以實物為準）
